管道对接后的检测装置及方法
日期：2024-09-03
来源：广州帛铎工程技术咨询有限公司
专利类型：
发明授权
申请(专利)号：
CN20241027****.3
申请日：
2024-03-12
授权公告号：
CN11787****B
授权公告日：
2024-05-14
申请人：
山西省****工程建设监理有限公司
地址：
030000 山西省太原市************
发明人：
任**; 郭**; 冯*
专辑：
工程科技Ⅱ辑
专题：
工业通用技术及设备
主分类号：
G01M3/04
分类号：
G01M3/04;G01M3/02
国省代码：
14
代理机构：
广州帛识知识产权代理事务所(普通合伙)
代理人：
张勇
主权项：

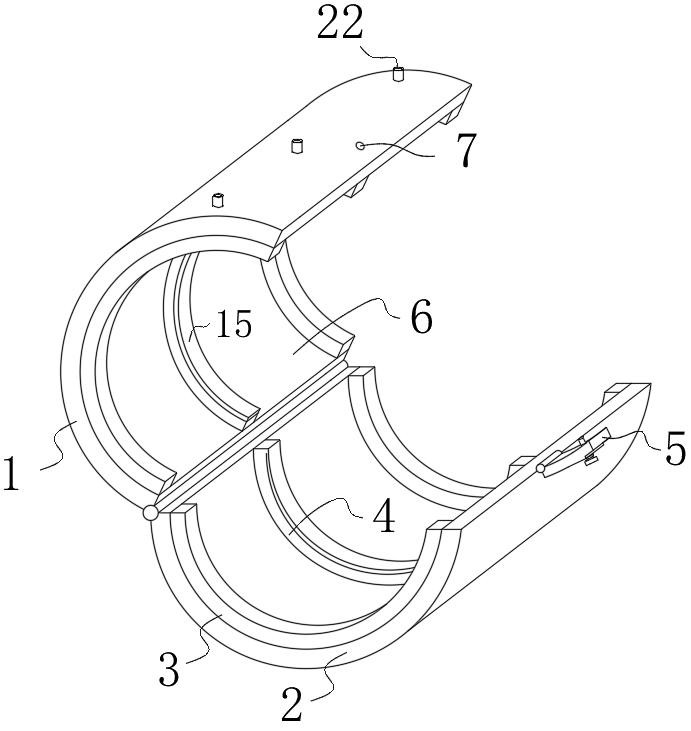

1.管道对接后的检测装置,包括两个相互铰接的上半环(1)和下半环(2),其特征在于：所述上半环(1)和下半环(2)闭合后能够形成一个圆筒并套在管道(8)的外侧,所述上半环(1)和下半环(2)的边缘位置均固定连接有外缘气囊(3),上半环(1)和下半环(2)闭合后,上下位置上的两个外缘气囊(3)同样能够形成闭环,所述外缘气囊(3)连通有用于充放气的气门芯(22),所述气门芯(22)固定在上半环(1)和下半环(2)上；上半环(1)和下半环(2)安装在管道(8)上之后,上半环(1)和下半环(2)与管道(8)之间留有间隙(6),管道(8)的对接处(9)处于间隙(6)的内侧,间隙(6)处设置有用于收集间隙(6)内水分的收集板(11)；上半环(1)内固定连接有蓄电池(10),所述间隙(6)内设置有风机筒(12),所述收集板(11)包括支撑板(111),所述支撑板(111)的底端固定连接有半导体制冷片(112),所述半导体制冷片(112)的热端固定连接有散热鳍片(113),所述半导体制冷片(112)的冷端与支撑板(111)固定连接,所述支撑板(111)的顶端上侧开设有凹陷冷面(114),所述凹陷冷面(114)的顶端固定连接有导流板(115)。
摘要：
本发明涉及管道密封检测技术领域,尤其为管道对接后的检测装置及方法,包括两个相互铰接的上半环和下半环,所述上半环和下半环闭合后能够形成一个圆筒并套在管道的外侧,所述上半环和下半环的边缘位置均固定连接有外缘气囊,上半环和下半环闭合后,上下位置上的两个外缘气囊同样能够形成闭环,所述外缘气囊连通有用于充放气的气门芯,所述气门芯固定在上半环和下半环上,本发明能够通过外缘气囊将对接处与外界相隔绝并实现其在管道上的安装,与外界隔绝后,间隙内的收集板能够将间隙空间内的水集中收集在收集板的内侧,从而能够便于工作人员的观察,起到便于检测的作用,当对接处出现渗流时,间隙内湿度增加,收集到的水会增加。
