一种斜拉桥钢桁梁组拼焊接辅助装置
专利类型：发明授权
国省代码：11
代理人：张勇
主权项：

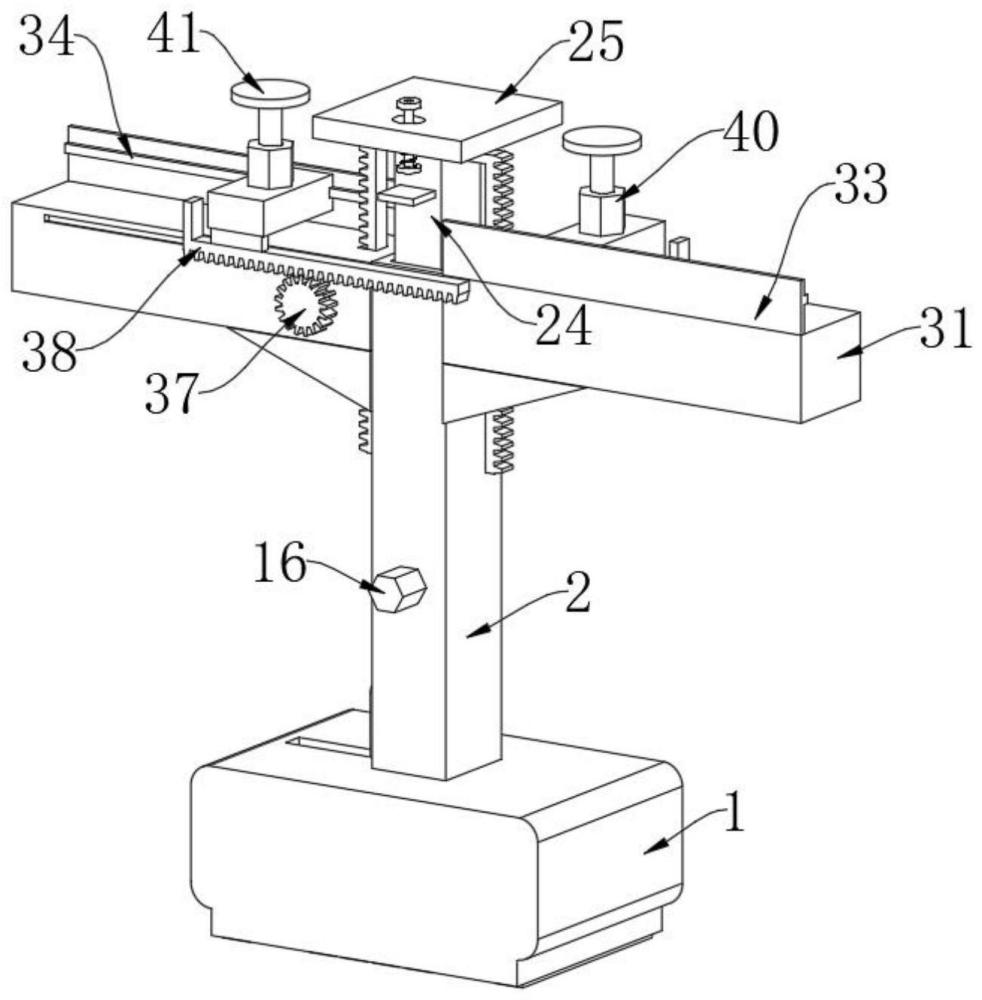

1.一种斜拉桥钢桁梁组拼焊接辅助装置,包括安装座(1)和空心立柱(2),其特征在于：所述安装座(1)的表面固定连接有空心立柱(2),所述空心立柱(2)的内部固定连接有定位板(20),所述定位板(20)的表面转动连接有第一螺杆(21),所述第一螺杆(21)的表面螺纹套接有螺套(23),所述螺套(23)的表面固定套接有空心移动柱(24),所述空心移动柱(24)插设在所述空心立柱(2)内部,所述空心移动柱(24)和所述空心立柱(2)滑动连接,所述第一螺杆(21)的底端固定连接有第一伞齿轮(19),所述空心移动柱(24)的表面转动连接有第一转杆(17),所述第一转杆(17)的一端延伸至所述空心移动柱(24)内部,并和设置在所述空心移动柱(24)内部的第二伞齿轮(18)固定连接,所述第二伞齿轮(18)和所述第一伞齿轮(19)啮合连接,所述空心立柱(2)的表面固定安装有第一电机(16),所述第一电机(16)和所述第一转杆(17)固定连接；所述空心立柱(2)的表面对称固定连接有矩形平台(31),所述矩形平台(31)的表面滑动设置有移动座(39),所述移动座(39)的表面固定安装有千斤顶(40),所述千斤顶(40)的顶端固定连接有支撑盘(41);所述安装座(1)内部开设的安装腔内转动连接有双向螺杆(3),所述安装座(1)的表面固定安装有第二电机(4),所述第二电机(4)和所述双向螺杆(3)固定连接,所述双向螺杆(3)的表面对称螺纹套接有两个楔形座(6),每个所述楔形座(6)的底面均对称开设有限位槽(7),每个所述限位槽(7)的下方位置处均设置有固定连接有在所述安装座(1)内壁面的U型架(8),所述U型架(8)的表面滑动连接有第一滑杆(9),所述第一滑杆(9)的顶端固定安装有限位滚轮(10),所述限位滚轮(10)插设在所述限位槽(7)内,所述限位滚轮(10)能够在所述楔形座(6)的斜面滚动,所述第一滑杆(9)的底端固定连接有U型块(12),所述U型块(12)的内部转动连接有行走滚轮(13),所述U型块(12)和所述U型架(8)之间固定连接有第一弹簧(11);其中一个所述楔形座(6)的表面固定连接有立杆(14),所述立杆(14)和所述安装座(1)滑动连接,所述立杆(14)的表面固定安装有第一压力传感器(15)。
