一种围护结构体变形实时监测系统及其监测方法
日期：2024-09-03
来源：广州帛铎工程技术咨询有限公司
专利类型：
发明授权
申请(专利)号：
CN20231097****.3
申请日：
2023-08-07
授权公告号：
CN11669****B
授权公告日：
2023-09-29
申请人：
深圳市****设施建设中心
地址：
518000 广东省深圳市************
发明人：
朱*; 崔**; 杨**; 赵**; 雷*
专辑：
工程科技Ⅱ辑
专题：
仪器表工业
主分类号：
G01C15/00
分类号：
G01C15/00;G01B5/00;G01B5/30;E02D33/00
国省代码：
44
代理机构：
广州帛识知识产权代理事务所(普通合伙)
代理人：
张勇
主权项：

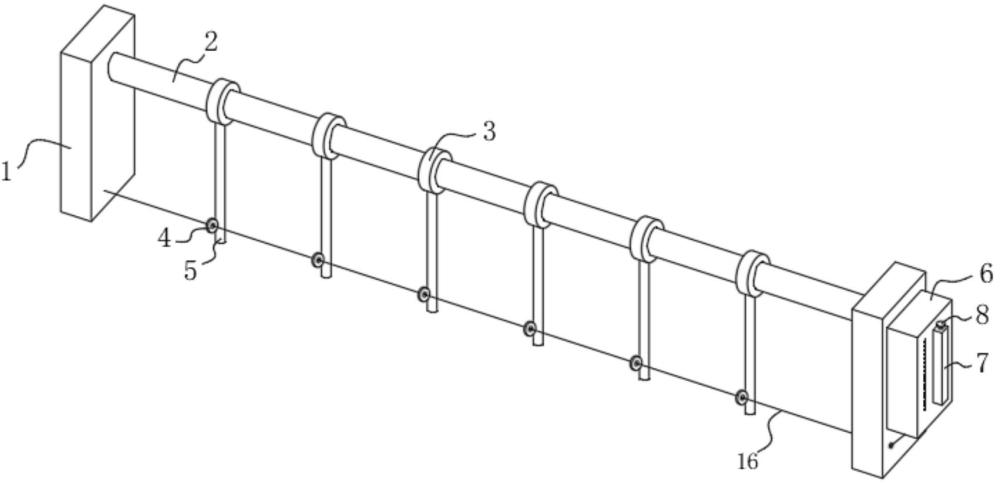

1.一种围护结构体变形实时监测系统,其特征在于：该监测系统包括两个固定板(1)和若干个等距设置在围护结构体(10)上的锚杆(11),两个所述固定板(1)设置在围护结构体(10)监测区域的边缘处,两个所述固定板(1)之间设置有第一拉绳(16),所述第一拉绳(16)的一端或两端通过弹性元件所牵引,所述锚杆(11)与第一拉绳(16)的外侧之间通过扩增组件相连接,围护结构体(10)形变时,其变化大小通过锚杆(11)和扩增组件传递至第一拉绳(16)上并以拉伸距离长短表现,该监测系统还包括连接盒(6),所述扩增组件包括支撑杆(2),所述支撑杆(2)固定设置在两个所述固定板(1)之间,所述支撑杆(2)的外侧转动连接有转环(3),所述转环(3)的底端固定连接有连接杆(5),所述连接杆(5)的底端固定连接有连接环(4),所述第一拉绳(16)设置在连接环(4)的内侧,所述锚杆(11)的一端通过铰链转动连接有顶杆(13),所述顶杆(13)能够带动转环(3)以支撑杆(2)为支点转动以实现对围护结构体(10)应力集中点形变距离的扩增；所述顶杆(13)的底端呈齿条状,所述转环(3)的外侧呈齿轮状,所述顶杆(13)的底端与转环(3)的顶端相啮合,所述顶杆(13)的前端通过铰链转动连接有伸缩杆(12),所述伸缩杆(12)的底端与转环(3)的外侧固定连接,所述连接盒(6)固定设置在位于右侧的所述固定板(1)上,所述连接盒(6)的内侧固定连接有定滑轮(24)和伸缩杆(12),所述伸缩杆(12)的活动端固定连接有拉块(23),弹性元件为第一拉簧(21),所述第一拉簧(21)的两端分别与伸缩杆(12)的固定端和拉块(23)的底端固定连接,所述第一拉绳(16)的一端与左侧的所述固定板(1)固定连接,所述第一拉绳(16)的另一端穿过右侧的所述连接盒(6)的内侧并经过定滑轮(24)的表面与拉块(23)固定连接。
摘要：
本发明涉及围护结构体变形监测技术领域,尤其为一种围护结构体变形实时监测系统及其监测方法,该监测系统包括两个固定板和若干个等距设置在围护结构体上的锚杆,两个所述固定板设置在围护结构体监测区域的边缘处,两个所述固定板之间设置有第一拉绳,所述第一拉绳的一端或两端通过弹性元件所牵引,所述锚杆与第一拉绳的外侧之间通过扩增组件相连接,围护结构体形变时,变化大小通过锚杆和扩增组件传递至第一拉绳上并以拉伸距离长短表现,该监测系统还包括连接盒,所述扩增组件包括支撑杆,所述支撑杆固定设置在两个所述固定板之间,所述支撑杆的外侧转动连接有转环,所述转环的底端固定连接有连接杆,所述连接杆的底端固定连接有连接环。
