一种污水处理用可分类杂质的分离装置
专利类型：发明授权
代理人：张勇
主权项：

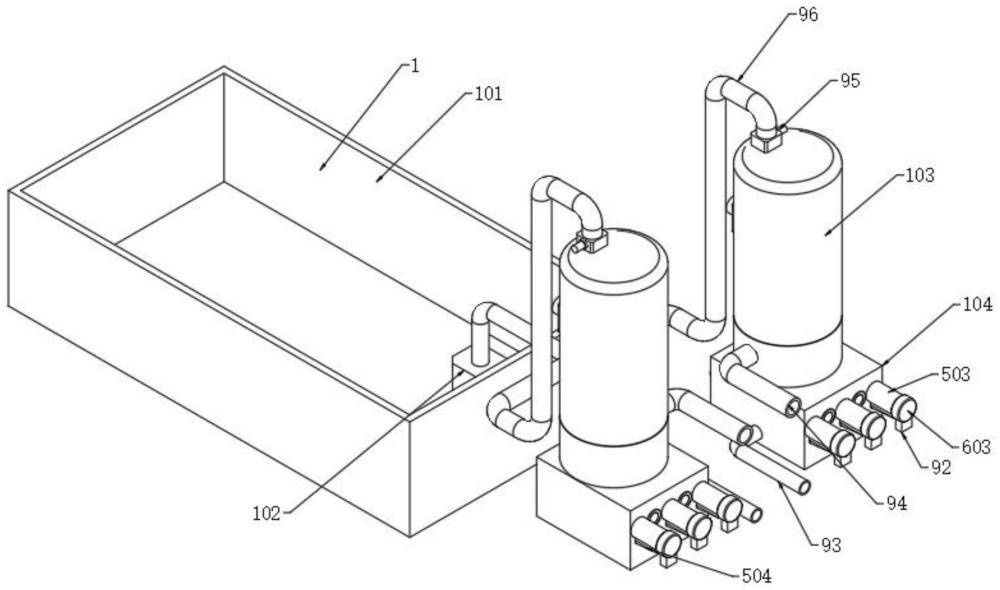

1.一种污水处理用可分类杂质的分离装置,包括污水处理组件(1)和两个分离机构(2),其特征在于,所述污水处理组件(1)包括用于混合含铁纳米颗粒的预处理池(101)、潜污泵(102)、两个滤除罐(103)和两个分选分离仓(104)；其中,所述潜污泵(102)安装于所述预处理池(101)的内侧壁底部,两个所述滤除罐(103)均设于所述预处理池(101)的一侧,两个所述分选分离仓(104)分别安装于两个所述滤除罐(103)的底部,两个所述分离机构(2)分别安装于两个所述滤除罐(103)的内部,两个所述滤除罐(103)的内侧壁中部安装有两个驱动机构(3),两个所述分选分离仓(104)的内部安装有两个推送脱水机构(5)和分选机构(7),两个所述推送脱水机构(5)和分选机构(7)与两个所述驱动机构(3)之间均安装有联动机构(4),两个所述推送脱水机构(5)的一侧均安装有承压机构(6),两个所述分选机构(7)的内部均安装有接电机构(8),两个所述滤除罐(103)与所述分选分离仓(104)之间安装有排放控制机构(1000)；其中,所述分离机构(2)用于对污水中携带的杂质进行拦截；两个所述分离机构(2)均包括两个内滤架(201)、若干油污拦截网(202)、两个中心支架(203)和若干导流环(204)；其中,两个所述内滤架(201)转动连接于所述滤除罐(103)的内侧壁,若干所述油污拦截网(202)分别安装于两个所述内滤架(201)的内侧壁,两个所述中心支架(203)分别固定连接于若干所述油污拦截网(202)和两个所述内滤架(201)的内侧壁,两个所述中心支架(203)的一端分别通过轴承转动连接于所述滤除罐(103)的内侧壁,若干所述导流环(204)分别设于若干所述油污拦截网(202)两两之间,若干所述导流环(204)份外侧壁均固定连接于所述滤除罐(103)的内侧壁；其中,所述驱动机构(3)用于驱动分离机构(2)利用离心力对拦截的杂质进行脱除；两个所述驱动机构(3)均包括驱动电机(301)、中心轴(302)和若干锥形齿轮(303)；其中,所述驱动电机(301)安装于所述滤除罐(103)的外侧壁中部,所述中心轴(302)的一端通过轴承转动连接于所述预处理池(101)的内侧壁,所述中心轴(302)的另一端固定连接于所述驱动电机(301)的输出轴,若干所述锥形齿轮(303)分别固定连接于所述中心轴(302)的外侧壁与两个所述中心支架(203)的一端,若干所述锥形齿轮(303)之间啮合连接；其中,所述排放控制机构(1000)用于控制滤除罐(103)底部的开启和关闭；其中,所述联动机构(4)用于借助驱动机构(3)的动力对推送脱水机构(5)和分选机构(7)进行驱动；其中,所述分选机构(7)用于利用磁吸地方式对吸附重金属后的含铁纳米颗粒进行分离处理；其中,所述推送脱水机构(5)用以利用过滤的方式对杂质中携带的油污进行分离,并对分离后的含铁纳米颗粒和杂质中残留的固体悬浮物颗粒进行推送；其中,所述承压机构(6)用于配合推送脱水机构(5)利用压滤的方式对含铁纳米颗粒和固体悬浮物颗粒中残留的污水和油污进行脱除；其中,所述接电机构(8)用于控制分选机构(7)的接电和断电。
