一种桥梁梁板加固焊接设备及焊接方法
日期：2024-09-03
来源：广州帛铎工程技术咨询有限公司
专利类型：
发明授权
申请(专利)号：
CN20241020****.5
申请日：
2024-02-26
授权公告号：
CN11777****B
授权公告日：
2024-05-10
申请人：
中国水利水电*****有限公司
地址：
550000 贵州省贵阳市**********
发明人：
闫*; 刘**; 王**; 范**
专辑：
工程科技Ⅰ辑
专题：
金属学及工艺
主分类号：
B23K37/00
分类号：
B23K37/00;B23K37/04;B23K37/02;B23K31/02;B08B5/02
国省代码：
52
代理机构：
广州帛识知识产权代理事务所(普通合伙)
代理人：
张勇
主权项：

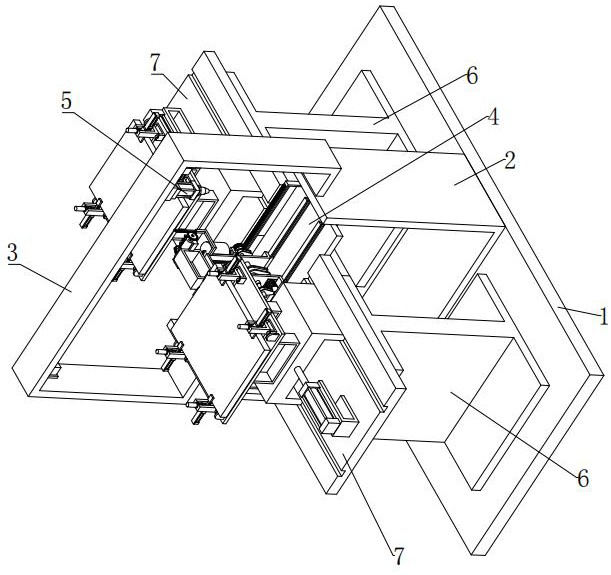

1.一种桥梁梁板加固焊接设备,其特征在于：包括底板(1)、承载架(2)、焊接架(3)、清理机构(4)、焊接组件(5)、两个支撑架(6)和两个调节放置组件(7),两个所述支撑架(6)对称设置在底板(1)的顶部,所述承载架(2)安装在底板(1)的顶部,并且承载架(2)位于两个支撑架(6)之间,所述焊接架(3)架设在承载架(2)的顶端外壁上,所述清理机构(4)安装在承载架(2)内,所述焊接组件(5)安装在焊接架(3)的顶端,两个所述调节放置组件(7)对称设置在两个支撑架(6)的顶部,所述清理机构(4)包括横板(41)、调整组件、移动架(46)、升降组件、升降架(463)、驱动轴(467)、驱动凸轮(468)、驱动电机(469)、主动轮(47)、从动轮(471)、皮带(472)、移动组件、两个竖轨(45)、两个移动轨(476)、两个联动轴(478)、两个联动凸轮(479)和两个喷气组件(48),两个所述竖轨(45)对称设置在承载架(2)的内壁上,所述横板(41)水平设置在承载架(2)内,并且横板(41)的两侧分别与两个竖轨(45)滑动配合,所述调整组件安装在承载架(2)的内壁上,并且调整组件用于驱动横板(41)在两个竖轨(45)上进行竖向移动,两个所述移动轨(476)对称设置在横板(41)的顶部,所述移动架(46)滑动安装在两个移动轨(476)上,所述升降组件安装在移动架(46)的内壁上,并且升降组件的顶端延伸至移动架(46)的顶部上方,所述升降架(463)安装在升降组件的顶端,所述驱动轴(467)转动安装在移动架(46)的底端,并且驱动轴(467)的两端均延伸至移动架(46)的外部,所述驱动凸轮(468)安装在驱动轴(467)上,并且驱动凸轮(468)的顶端与升降组件的底端抵触,所述驱动电机(469)水平设置在移动架(46)的底端外壁上,所述主动轮(47)安装在驱动电机(469)的输出轴上,并且主动轮(47)位于移动架(46)的内壁上,所述从动轮(471)安装在驱动轴(467)上,所述皮带(472)套设在主动轮(47)和从动轮(471)的外部,两个所述联动轴(478)分别设置在驱动轴(467)的两端,两个所述联动凸轮(479)分别设置在两个联动轴(478)上,所述移动组件安装在横板(41)的顶部,并且移动组件的一端与其中一个联动轴(478)的端部连接,所述移动组件用于驱动移动架(46)水平移动,两个所述喷气组件(48)对称设置在移动架(46)的外壁上,两个所述喷气组件(48)的底端分别与两个联动凸轮(479)的顶端抵触,并且两个喷气组件(48)的顶端延伸至升降架(463)的外壁上,每个所述喷气组件(48)均包括加固块(481)、气筒(482)、活塞(483)、推动杆(484)、推动块(485)、推动座(486)、推动轮(487)、第二弹簧(488)、喷气管(4881)、软管(4882)、进气管(4883)、两个支架(4891)和两个调节轴(4892),所述加固块(481)安装在移动架(46)的外壁上,所述气筒(482)竖直设置在加固块(481)上,所述活塞(483)滑动安装在气筒(482)内,所述推动杆(484)滑动安装在气筒(482)的底部,并且推动杆(484)的顶端贯穿至气筒(482)的内部与活塞(483)连接,所述推动块(485)安装在推动杆(484)的底部,所述推动座(486)安装在推动块(485)的底部,所述推动轮(487)转动安装在推动座(486)内,所述推动轮(487)的底端与联动凸轮(479)的顶端抵触,所述第二弹簧(488)套设在推动杆(484)的外部,并且第二弹簧(488)的两端分别与气筒(482)和推动块(485)连接,两个所述支架(4891)对称设置在升降架(463)的外壁上,两个所述调节轴(4892)分别转动安装在两个支架(4891)上,所述喷气管(4881)的两端分别与两个调节轴(4892)连接,所述喷气管(4881)的外壁上设有多个与其内部相连通的出气管(4893),所述出气管(4893)的端部设有气嘴(4894),所述软管(4882)的两端分别与气筒(482)的内部和喷气管(4881)的内部相连通,所述进气管(4883)竖直设置在喷气管(4881)的顶部,并且进气管(4883)的底端与喷气管(4881)的内部相连通,所述进气管(4883)和出气管(4893)上均设有单向阀(4895),所述移动组件包括移动齿轮(473)、安装架(474)和移动齿条(475),所述移动齿轮(473)安装在其中一个联动轴(478)的端部,所述安装架(474)设置在横板(41)的顶部,所述移动齿条(475)水平设置在安装架(474)的顶部,所述移动齿轮(473)与移动齿条(475)啮合,所述升降组件包括升降块(461)、滑动杆(462)、第一弹簧(464)、升降座(465)、升降轮(466)和两个导向轨(477),两个所述导向轨(477)对称设置在移动架(46)的内壁上,所述升降块(461)滑动安装在两个导向轨(477)上,所述滑动杆(462)滑动安装在移动架(46)的顶端,并且滑动杆(462)的底部与升降块(461)的顶部连接,所述滑动杆(462)贯穿移动架(46)的顶端,所述滑动杆(462)的顶部与升降架(463)的底部连接,所述第一弹簧(464)套设在滑动杆(462)的外部,并且第一弹簧(464)的两端分别与移动架(46)和升降块(461)连接,所述升降座(465)安装在升降块(461)的底部,所述升降轮(466)转动安装在升降座(465)内,并且升降轮(466)的底端与驱动凸轮(468)的顶端抵触,所述移动架(46)的顶端外壁上设有对称设置有两个摆动组件(489),两个所述摆动组件(489)分别用于驱动两个喷气组件(48)中的喷气管(4881)进行往复摆动,每个所述摆动组件(489)包括加固架(4896)、摆动齿条(4897)和摆动齿轮(4898),所述加固架(4896)的一端安装在移动架(46)的顶端外壁上,所述摆动齿条(4897)竖直设置在加固架(4896)另一端的顶部,所述摆动齿轮(4898)安装在靠近加固架(4896)一端的调节轴(4892)的端部,所述摆动齿轮(4898)与摆动齿条(4897)啮合。
摘要：
本发明涉及梁板焊接设备技术领域,具体是一种桥梁梁板加固焊接设备及焊接方法,包括底板、承载架、焊接架、清理机构、焊接组件、两个支撑架和两个调节放置组件,所述焊接架架设在承载架的顶端外壁上,所述清理机构安装在承载架内,所述焊接组件安装在焊接架的顶端,两个所述调节放置组件对称设置在两个支撑架的顶部,所述清理机构包括横板、调整组件、移动架、升降组件、升降架、驱动轴、驱动凸轮、驱动电机、主动轮、从动轮、皮带、移动组件、两个竖轨、两个移动轨、两个联动轴、两个联动凸轮和两个喷气组件,本发明无需与两个梁板的对接面接触,避免了一旦磨损过大需要及时更换的情况,清理效果稳定。
