一种瓦斯治理用钻孔防喷孔装置及方法
日期：2024-09-03
来源：广州帛铎工程技术咨询有限公司
专利类型：
发明授权
申请(专利)号：
CN20231173****.6
申请日：
2023-12-18
授权公告号：
CN11751****B
授权公告日：
2024-06-18
申请人：
中国电建集团******研究院有限公司; 四川****工程咨询有限责任公司
地址：
610000 四川省成都市************
发明人：
张**; 陈**; 高**
专辑：
工程科技Ⅰ辑
专题：
矿业工程;石油天然气
主分类号：
E21B33/06
分类号：
E21B33/06;E21F7/00
国省代码：
51
代理机构：
广州帛识知识产权代理事务所(普通合伙)
代理人：
张勇
主权项：

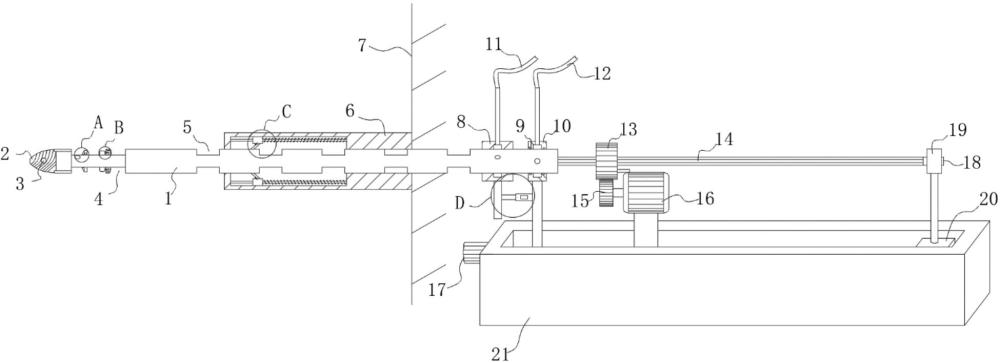

1.一种瓦斯治理用钻孔防喷孔装置,其特征在于：该装置包括带有钻头(2)的钻杆(1)和套筒(6),所述套筒(6)嵌入在隧道侧壁(7)的内侧,所述钻杆(1)能够滑动连接在套筒(6)的内侧,所述钻杆(1)内开设有进水通道(3)和回水通道(22),所述进水通道(3)的进水端和回水通道(22)的出水端设置在钻杆(1)的末端,所述进水通道(3)和回水通道(22)在钻杆(1)内间隔设置,所述进水通道(3)的出水端设置在钻头(2)上；所述钻杆(1)的钻头(2)处开设有环形槽(4),所述回水通道(22)的进水端设置在环形槽(4)靠近钻头(2)的一侧,钻头(2)与环形槽(4)内侧连通,所述环形槽(4)的外侧固定连接有内盘(38)和第一气囊(24),所述内盘(38)呈弧状并朝钻头(2)方向延伸,所述内盘(38)的外侧固定连接有环形气囊(27),环形气囊(27)同样沿着内盘(38)外侧的延伸方向设置,所述环形气囊(27)与第一气囊(24)相连通,环形气囊(27)与第一气囊(24)的连通处设置有自动排气阀(37),钻孔突变环形槽(4)内部压力突增时,第一气囊(24)内部的气体能够通过自动排气阀(37)进入到环形气囊(27)内；该装置还包括底座(21),所述底座(21)的内侧从右到左依次滑动连接有第一滑块(20)、第二滑块(28)和第三滑块(29),所述钻杆(1)的内侧呈内六角状设置,所述钻杆(1)的内侧滑动连接有六角杆(14),六角杆(14)与钻杆(1)的内侧滑动连接,所述六角杆(14)的末端固定连接有内磁环(18),所述第一滑块(20)的顶端固定连接有外磁环(19),所述外磁环(19)套设在内磁环(18)的外侧,所述底座(21)的一端内侧固定连接有第二电机(17),所述第二电机(17)的主轴末端固定连接有螺杆(30),所述螺杆(30)的外侧与第一滑块(20)的内侧螺旋连接,所述钻杆(1)的外侧均匀的设置有限位槽(5),所述套筒(6)的内侧固定连接有限位杆(32),所述限位杆(32)的外侧设置有弹簧(33),所述限位杆(32)的外侧滑动连接有第四滑块(34),所述弹簧(33)的两端分别与第四滑块(34)的一端和套筒(6)的一端内侧固定连接,所述第四滑块(34)的内侧通过铰链转动连接有棘爪(36),所述棘爪(36)与第四滑块(34)之间设置有扭簧(35),所述棘爪(36)向钻头(2)一侧倾斜,钻杆(1)向左运动时,棘爪(36)会滑过限位槽(5),钻杆(1)向右运动时,限位槽(5)能够与棘爪(36)卡住。
