悬拉索桥钢桥面腐蚀监测系统及方法
日期：2024-09-03
来源：广州帛铎工程技术咨询有限公司
专利类型：发明授权
申请(专利)号：CN20241027****.6
申请日：2024-03-11
授权公告号：CN11815****B
授权公告日：2024-08-13
申请人：中交**集团有限公司
地址：100024 北京市************
发明人：高**; 闫*; 庄**; 胡**; 王*; 陈**; 杨*; 张**; 唐**; 王**; 徐**
专辑：工程科技Ⅰ辑
专题：材料科学
主分类号：G01N17/02
分类号：G01N17/02;B08B3/08;B08B3/02;B08B1/14;B08B1/30;G01N17/00;G01N21/84;G01N27/84
国省代码：11
代理机构：广州帛识知识产权代理事务所(普通合伙)
代理人：张勇
主权项：

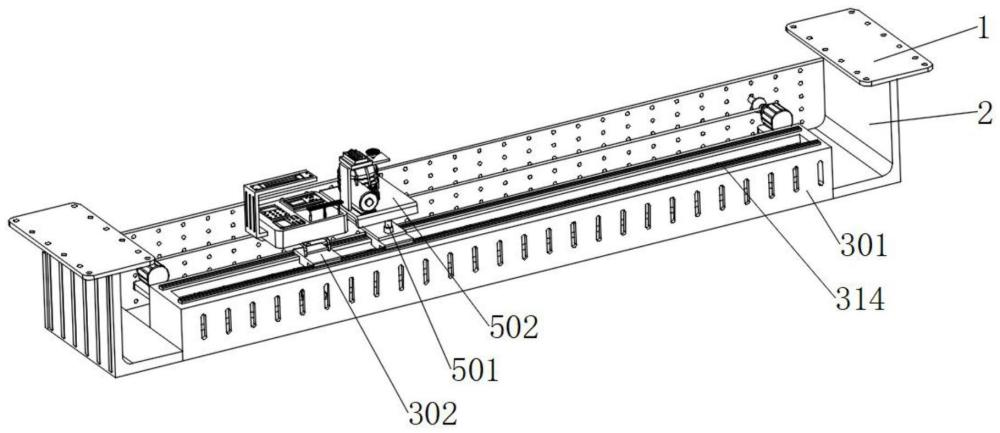

1.悬拉索桥钢桥面腐蚀监测系统,其特征在于,包括：两个固定板(1),两个所述固定板(1)的底部均固定有支撑板(2)；除锈组件(5),所述除锈组件(5)包括有两个液压杆(501),两个所述液压杆(501)的顶端之间固定有升降台(502),所述升降台(502)的顶部靠近一侧边缘处设置储存罐(503),所述升降台(502)的顶部靠近中心处设置水泵(504),所述水泵(504)的进水端固定连通有进水管(505),所述水泵(504)的出水端固定连通有出水管(506),所述出水管(506)的一端设置喷头(507),所述升降台(502)的外表面固定连接有安装架(515),所述安装架(515)的顶部固定有固定盒(508),所述固定盒(508)的内壁之间固定安装有漏孔板(509),所述固定盒(508)的顶部固定安装有限位架(510),所述限位架(510)的相对内壁均活动嵌设有支撑管(511),两个所述支撑管(511)的一端之间固定有用于对钢桥面擦拭的吸水套(512),所述限位架(510)的底部固定连通有引流管(513),所述升降台(502)的顶部靠近另一侧边缘处设置废料桶(514)；两个所述支撑板(2)的一侧外表面之间设置滑动组件(3),所述滑动组件(3)包括有支撑杆(301),所述支撑杆(301)的两端分别与两个支撑板(2)的外表面固定连接,所述支撑杆(301)的内部滑动连接有两个活动块(302),其中一个所述活动块(302)的外表面固定连接有支撑架(305)；所述支撑架(305)的顶部设置监测组件(6),所述监测组件(6)包括有安装块(601),所述安装块(601)的底部与支撑架(305)的外表面固定连接,所述安装块(601)的顶部靠近一侧边缘处设置红外热像仪(602),所述安装块(601)的顶部靠近另一侧边缘处设置智能控制器(603),所述安装块(601)的顶部设置电化学传感器(604),所述安装块(601)的顶部固定连通有储料仓(605)；所述安装块(601)的外表面固定安装有固定架(606),所述固定架(606)的顶部设置电磁铁(607),所述安装块(601)的内部底面设置磁力泵(608),所述磁力泵(608)的进料端固定连通有进料管(609),所述进料管(609)的一端贯穿至储料仓(605)的内部,所述磁力泵(608)的出料端固定连通有出料管(610)；所述出料管(610)的一端贯穿至安装块(601)的外部,所述出料管(610)的一端固定连接有伸缩铝管(611),所述伸缩铝管(611)的一端设置磁粉喷射头(612),所述安装块(601)的外表面设置两个电推杆(613),两个所述电推杆(613)的一端均与磁粉喷射头(612)的外表面固定连接。
摘要：
本发明公开了悬拉索桥钢桥面腐蚀监测系统及方法,涉及监测系统技术领域,包括：两个固定板,两个所述固定板的底部均固定有支撑板,除锈组件,所述除锈组件包括有两个液压杆。本发明通过在使用时,当需要对钢桥面进行监测时,启动水泵,使得酒精醋溶液喷射到钢桥面的表面,启动其中一个正反电机,从而带动喷头移动对钢桥面进行喷射,当喷射完成后,关闭正在运转的正反电机,启动两个液压杆,当吸水套的外表面与钢桥面的外表面接触时,启动另一个正反电机,通过吸水套的移动对钢桥的表面进行擦拭,吸水套内部的污渍沿着引流管进入到废料桶的内部进行收集,进而达到了对钢表面锈迹的清除。
