一种钢结构桥梁桁架焊接装置
日期：2024-09-03
来源：广州帛铎工程技术咨询有限公司
专利类型：
发明授权
申请(专利)号：
CN20241038****.9
申请日：
2024-04-01
授权公告号：
CN11796****B
授权公告日：
2024-05-31
申请人：
中国水利水电*****有限公司
地址：
550000 贵州省贵阳市************
发明人：
范**; 闫*; 王**
专辑：
工程科技Ⅰ辑
专题：
金属学及工艺
主分类号：
B23K37/00
分类号：
B23K37/00;B23K37/04;B23K37/02;B23K37/08;B23K103/04
国省代码：
52
代理机构：
广州帛识知识产权代理事务所(普通合伙)
代理人：
张勇
主权项：

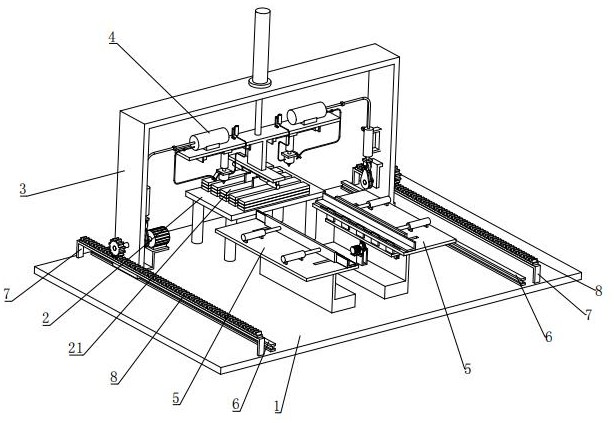

1.一种钢结构桥梁桁架焊接装置,包括基板(1)、腹杆件台(2)、龙门架(3)、焊接机构(4)、两个定位组件(5)、两个导轨(6)和两个支撑架(7),所述腹杆件台(2)设置在基板(1)的顶部后侧,所述腹杆件台(2)的顶部堆放有多个腹杆(21),两个所述定位组件(5)对称设置在基板(1)的顶部前侧,两个所述导轨(6)对称设置在基板(1)的顶部,两个所述支撑架(7)对称设置在基板(1)的顶部,并且两个支撑架(7)分别位于两个导轨(6)的旁侧,两个所述支撑架(7)的顶部均水平设有齿条(8),所述龙门架(3)滑动安装在两个导轨(6)上,所述龙门架(3)的底端内壁上对称设置有两个安装座(31),两个所述安装座(31)上均转动安装有转动轴(32),所述转动轴(32)的端部设有位于龙门架(3)外部的齿轮(33),所述齿轮(33)与齿条(8)啮合,所述龙门架(3)的底端内壁上水平设置有行走电机(9),所述行走电机(9)的输出轴与其中一个安装座(31)上的转动轴(32)连接,所述焊接机构(4)安装在龙门架(3)上,并且焊接机构(4)与两个安装座(31)上的转动轴(32)传动配合,所述焊接机构(4)用于将腹杆(21)夹取至两个定位组件(5)中进行焊接,所述焊接机构(4)包括第一液压推杆(41)、T型架(42)、承载架(43)、夹取组件(44)、两个储气筒(45)、两个输气组件(46)和两个焊接组件(47),所述第一液压推杆(41)竖直设置在龙门架(3)的顶部中心处,所述T型架(42)安装在第一液压推杆(41)的输出端上,所述承载架(43)安装在T型架(42)的底部,所述夹取组件(44)安装在承载架(43)的底部,两个所述储气筒(45)对称设置在T型架(42)的顶部,所述储气筒(45)内滑动安装有推动塞(451),所述储气筒(45)的内侧壁上水平设置有弹簧(452),所述弹簧(452)的尾端与推动塞(451)连接,两个所述输气组件(46)对称设置在龙门架(3)的底端内壁上,并且两个输气组件(46)的底端分别与两个安装座(31)上的转动轴(32)传动配合,两个所述输气组件(46)的顶端分别与两个储气筒(45)的内部相连通,两个所述焊接组件(47)对称设置在T型架(42)的内部顶端,所述输气组件(46)包括输气筒(461)、输气塞(462)、输气杆(463)、输气块(464)、固定座(465)、滚轮(466)和第一凸轮(467),所述输气筒(461)竖直设置在龙门架(3)的底端内壁上,所述输气塞(462)滑动安装在输气筒(461)内,所述输气杆(463)滑动安装在输气筒(461)的底端,并且输气杆(463)的顶部与输气塞(462)的底部连接,所述输气块(464)安装在输气杆(463)的底部,所述固定座(465)安装在输气块(464)的底部,所述滚轮(466)转动安装在固定座(465)内,所述第一凸轮(467)安装在转动轴(32)上,并且第一凸轮(467)的顶端与滚轮(466)的底端抵触,所述输气筒(461)的顶端外壁上设有与其内部相连通的进气管(468),所述输气筒(461)的内部顶端和储气筒(45)的内部通过出气软管(469)连通,所述进气管(468)和出气软管(469)上设有第一电磁阀(4691),所述焊接组件(47)包括丝杆滑台(471)、第二液压推杆(472)、焊接台(473)、焊接器(474)、焊枪(475)、吸热罩(476)、连接斜架(477)、喷气嘴(4771)、喷气软管(4772)、第二电磁阀(478)和膨胀部件(479),所述丝杆滑台(471)水平设置在T型架(42)的内部顶端,所述第二液压推杆(472)竖直设置在丝杆滑台(471)的移动端上,所述焊接台(473)安装在第二液压推杆(472)的输出端上,所述焊接器(474)竖直设置在焊接台(473)的底部,所述焊枪(475)设置在焊接器(474)的底部,所述吸热罩(476)套设在焊接器(474)的外壁上,所述吸热罩(476)内设有膨胀液,所述连接斜架(477)安装在焊接台(473)的外壁上,所述喷气嘴(4771)设置在连接斜架(477)的底端上,并且喷气嘴(4771)朝向焊枪(475),所述喷气软管(4772)的两端分别与喷气嘴(4771)和储气筒(45)的内部相连通,所述第二电磁阀(478)安装在喷气软管(4772)上,所述膨胀部件(479)安装在T型架(42)的顶部,并且膨胀部件(479)的底端与吸热罩(476)的内部相连通,所述膨胀部件(479)包括加固架(4791)、竖筒(4792)、顶升塞(4793)、接触感应器(4794)和连接软管(4795),所述加固架(4791)架设在T型架(42)的顶部,所述竖筒(4792)竖直设置在加固架(4791)的顶端外壁上,所述顶升塞(4793)滑动安装在竖筒(4792)内,所述接触感应器(4794)设置在竖筒(4792)的顶部,并且接触感应器(4794)的感应端延伸至竖筒(4792)的内部,所述连接软管(4795)的两端分别与竖筒(4792)的内部底端和吸热罩(476)的内部相连通,所述定位组件(5)包括定位台(51)、放置台(52)、角钢体(53)、定位部件(54)、限位板(55)和两个第四液压推杆(56),所述定位台(51)安装在基板(1)的顶部,所述放置台(52)水平设置在定位台(51)的顶部,所述放置台(52)的边缘处设有矩形槽(57),所述角钢体(53)水平放置在放置台(52)的顶部,并且角钢体(53)靠近矩形槽(57),所述定位部件(54)安装在定位台(51)的内壁上,并且定位部件(54)的顶端穿过矩形槽(57)与角钢体(53)的前侧外壁贴合,所述限位板(55)滑动安装在放置台(52)的顶部,并且限位板(55)与角钢体(53)的后侧外壁贴合,两个所述第四液压推杆(56)对称设置在放置台(52)的顶部,并且两个第四液压推杆(56)的输出端与限位板(55)连接,所述定位部件(54)包括定位板(541)、旋转座(542)、旋转轮(543)、抬升座(544)、抬升轴(545)、第二凸轮(546)、抬升电机(547)、两个竖轨(548)和多个定位块(549),两个所述竖轨(548)对称设置在定位台(51)的内壁上,所述定位板(541)滑动安装在两个竖轨(548)上,多个所述定位块(549)等间距设置在定位板(541)的顶部,并且多个定位块(549)的顶端穿过矩形槽(57)与角钢体(53)的前侧外壁贴合,所述旋转座(542)安装在定位板(541)的底部,所述旋转轮(543)转动安装在旋转座(542)内,所述抬升座(544)安装在定位台(51)的底端,所述抬升轴(545)转动安装在抬升座(544)内,所述第二凸轮(546)安装在抬升轴(545)上,并且第二凸轮(546)的顶端与旋转轮(543)的底端抵触,所述抬升电机(547)水平设置在抬升座(544)的外壁上,并且抬升电机(547)的输出轴与抬升轴(545)连接。
摘要：
本发明涉及桥梁桁架焊接技术领域,具体是一种钢结构桥梁桁架焊接装置,包括基板、腹杆件台、龙门架、焊接机构、两个定位组件、两个导轨和两个支撑架,两个所述定位组件对称设置在基板的顶部前侧,两个所述导轨对称设置在基板的顶部,两个所述支撑架对称设置在基板的顶部,两个所述支撑架的顶部均水平设有齿条,所述龙门架滑动安装在两个导轨上,龙门架的底端内壁上对称设置有两个安装座,转动轴的端部设有位于龙门架外部的齿轮,齿轮与齿条啮合,行走电机的输出轴与其中一个安装座上的转动轴连接,焊接机构安装在龙门架上,本发明焊接机构抽取至其中的气体喷出对焊枪进行冷却,方便连续化对多个腹杆进行焊接作业,提高了焊接效率。
