一种地基沉降变形量测装置
日期：2024-09-03
来源：广州帛铎工程技术咨询有限公司
专利类型：
发明授权
申请(专利)号：
CN20241034****.5
申请日：
2024-03-26
授权公告号：
CN11794****B
授权公告日：
2024-06-04
申请人：
深圳市**建筑工程有限公司
地址：
518000 广东省深圳市***************
发明人：
陈**; 刘**; 黄*; 王*; 林*
专辑：
工程科技Ⅱ辑
专题：
仪器表工业
主分类号：
G01C5/00
分类号：
G01C5/00;E02D33/00;G01B5/30
国省代码：
44
代理机构：
广州帛识知识产权代理事务所(普通合伙)
代理人：
张勇
主权项：

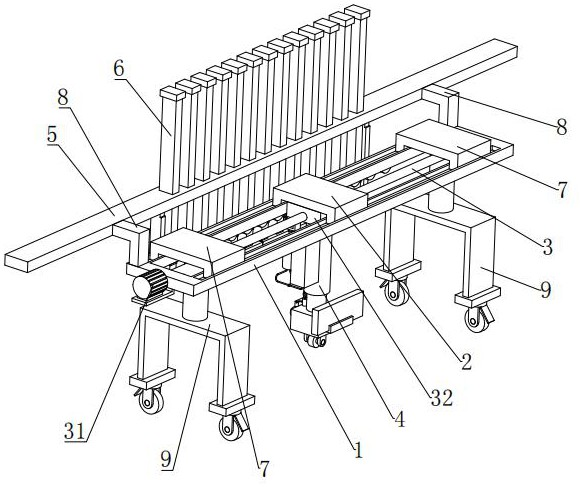

1.一种地基沉降变形量测装置,包括安装架(1)、移动块(2)、螺杆(3)、驱动电机(31)、记录组件(4)、横板(5)、测量组件(6)、两个调节块(7)、两个支架(8)和两个支撑组件(9),所述安装架(1)的顶部对称设置有两个滑槽,两个所述调节块(7)对称设置在安装架(1)的顶部,并且两个调节块(7)均与两个滑槽滑动配合,所述移动块(2)滑动安装在两个滑槽上,并且移动块(2)位于两个调节块(7)之间,两个所述支撑组件(9)对称设置在两个调节块(7)的底部,所述螺杆(3)转动安装在安装架(1)内,所述驱动电机(31)水平设置在安装架(1)的外壁上,并且驱动电机(31)的输出轴与螺杆(3)连接,所述螺杆(3)上套设有与其螺纹配合的驱动块(32),所述驱动块(32)的顶部与移动块(2)连接,所述记录组件(4)安装在驱动块(32)的底部,并且记录组件(4)的一端延伸至安装架(1)的底部,两个所述支架(8)对称设置在安装架(1)的顶部边缘处,所述横板(5)水平设置在两个支架(8)的顶端外壁上,所述测量组件(6)安装在横板(5)上,所述测量组件(6)包括开合部件(61)、两个横轨(62)、两个承载架(63)和若干个测量部件(64),若干个所述测量部件(64)等间距设置在横板(5)上,两个所述横轨(62)对称设置在横板(5)的底部,两个所述承载架(63)分别滑动安装在两个横轨(62)上,并且两个承载架(63)的底端对对应的测量部件(64)的底端进行支撑,所述开合部件(61)安装在横板(5)的外壁上,并且开合部件(61)的两端分别与两个承载架(63)连接,所述开合部件(61)包括连接架(611)、开合电机(612)、齿轮(613)、两个推动架(614)和两个齿条(615),所述连接架(611)架设在横板(5)的外壁上,所述开合电机(612)水平设置在连接架(611)的底部,所述齿轮(613)安装在开合电机(612)的输出轴上,两个所述推动架(614)分别安装在两个承载架(63)的外壁上,两个所述齿条(615)分别水平设置在两个推动架(614)上,所述齿轮(613)的两侧分别与两个齿条(615)啮合,所述测量部件(64)包括测量标杆(641)、防脱块(642)、滚珠(643)和标记线(644),所述测量标杆(641)滑动安装在横板(5)上,并且测量标杆(641)呈竖直设置,所述防脱块(642)安装在测量标杆(641)的顶部,所述滚珠(643)滚动安装在测量标杆(641)的底部,所述标记线(644)水平设置在测量标杆(641)的底端外壁上。
摘要：
本发明涉及地基沉降变形技术领域,具体是一种地基沉降变形量测装置,包括安装架、移动块、螺杆、驱动电机、记录组件、横板、测量组件、两个调节块、两个支架和两个支撑组件,所述安装架的顶部对称设置有两个滑槽,两个调节块对称设置在安装架的顶部,两个支撑组件对称设置在两个调节块的底部,螺杆转动安装在安装架内,驱动电机水平设置在安装架的外壁上,螺杆上套设有与其螺纹配合的驱动块,所述测量组件安装在横板上,本发明记录组件在水平移动的同时对经过的测量组件进行拍照记录,无需采用标记的方式进行测绘,进而无需每次测量完成后将标记擦除才能进行新的测量,使用方便。
